• 产品描述

电热圈的内径:60mm

电热圈的高度:50mm

电热圈的最大功率:300mm

1、工作电压不大于额定值的1.1倍。

2、在冷态时，电热圈的绝缘电阻低于1兆欧时，可在200℃左右的烘箱里烘干即可恢复绝缘电阻。

3、经过一次加热之后，紧固螺丝需重新旋紧以免松动损坏电热圈。

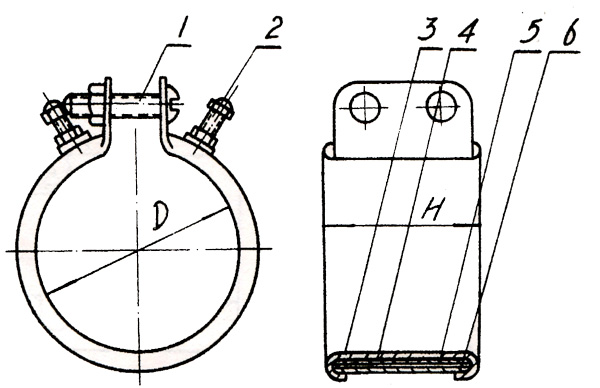

4、型号含义：见型号示意图

包壳类型：

1型、单包壳，内包壳为1mm铁皮，外包壳为0.450.6mm镀锡铁皮。

2型、单包壳，内包壳为1mm不锈钢，外包壳为0.5mm黄铜皮、1、2型尺寸功率一样。

3型、双包壳，包壳为1mm铁皮，内包壳为1mm铁皮。外包壳为0.45-0.6mm镀锡铁皮。

4型、双包壳，包壳为1mm不锈钢，内包壳为1mm不锈钢，外包壳为0.5mm铜皮，3型、4型尺寸功率一样。

序号：单包壳共43种，根据直径、高度来分序号，双包壳共28种，根据直径、高度来分序号。

例SRU-2-40-220/600为上海双联电热电器厂单包壳，外壳为不锈钢，D=160mm，H=40mm，电压220伏，功率600W。

5、电热圈的表现负荷指金属皮外表面的负荷Q圈=总功率P/外表面面积（瓦/平方厘米）

电热扁丝负荷指丝表面负荷Q丝=总功率P/丝表面积（瓦/平方厘米）

表面负荷及丝负荷与加热对象的温度、保温情况，有否温控有关。

现列表，以确定电热圈尺寸及功率之间的关系。

例如：D=100mm，H=60mm，无保温，有温控，使用温度300℃。

圈表面负荷为2.5-3.5，取Q=3瓦/平方厘米。

则电热圈最大功率P=Q圈·S=3π·D·H=3*3.14*10*6=550瓦
