SRU2-1电加热圈

产品型号：SRU2-1

客服热线：400-874-3188

销售电话：13921910728

浏览次数：76

客服Q Q：

电热圈的内径:42mm

电热圈的高度:30mm

电热圈的最大功率:120mm

1、工作电压不大于额定值的1.1倍。

2、在冷态时，电热圈的绝缘电阻低于1兆欧时，可在200℃左右的烘箱里烘干即可恢复绝缘电阻。

3、经过一次加热之后，紧固螺丝需重新旋紧以免松动损坏电热圈。

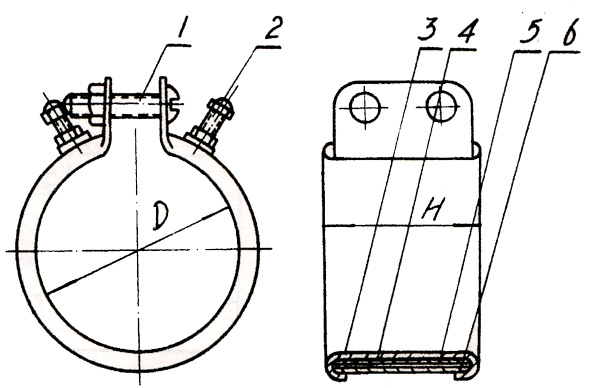

4、型号含义：见型号示意图

包壳类型：

1型、单包壳，内包壳为1mm铁皮，外包壳为0.450.6mm镀锡铁皮。

2型、单包壳，内包壳为1mm不锈钢，外包壳为0.5mm黄铜皮、1、2型尺寸功率一样。

3型、双包壳，包壳为1mm铁皮，内包壳为1mm铁皮。外包壳为0.45-0.6mm镀锡铁皮。

4型、双包壳，包壳为1mm不锈钢，内包壳为1mm不锈钢，外包壳为0.5mm铜皮，3型、4型尺寸功率一样。

序号：单包壳共43种，根据直径、高度来分序号，双包壳共28种，根据直径、高度来分序号。

例SRU-2-40-220/600为上海双联电热电器厂单包壳，外壳为不锈钢，D=160mm，H=40mm，电压220伏，功率600W。

5、电热圈的表现负荷指金属皮外表面的负荷Q圈=总功率P/外表面面积（瓦/平方厘米）

电热扁丝负荷指丝表面负荷Q丝=总功率P/丝表面积（瓦/平方厘米）

表面负荷及丝负荷与加热对象的温度、保温情况，有否温控有关。

现列表，以确定电热圈尺寸及功率之间的关系。

条件/情况/序号	有无保温	有无温控	使用温度250℃界限	圈表面负荷瓦/平方厘米	丝表面负荷瓦/平方厘米	备注
1	有	无	以上	2	5-6	一般丝表面负荷为圈表面负荷的2-3倍，对负荷低的可取上限，反之取下限。在上面讲的表面负荷与保温、温控、温度的关系中尤以温控与使用温度占主要地位。
2	有	有	以上	2.5-3	6-7
3	无	有	以上	2.5-3.5	6-7
4	有	无	以下	3-3.5	6.5-8
5	无	无	以上	3.5-4	8
6	无	无	以下	3.5-4.5	8-9
7	有	有	以下	4.5-5	9-10
8	无	有	以下	5-5.5	10-12

例如：D=100mm，H=60mm，无保温，有温控，使用温度300℃。

圈表面负荷为2.5-3.5，取Q=3瓦/平方厘米。

则电热圈最大功率P=Q圈·S=3π·D·H=3*3.14*10*6=550瓦
